化纖廠干燥數據采集系統

返回列表 瀏覽:- 發布日期:2022-06-17 11:14:38【

可竹科技干燥數據采集系統主要為生產化纖(POY、FDY)過程中色母粒的加熱干燥進行數據采集,為傳統行業打造智能化工廠。

2.

該系統采用HMI通過485和以太網通訊采集每個加熱儀表的狀態和溫度,記錄歷史曲線,每3分鐘記錄一次,狀態和溫度數據,通過交換機由總屏采集所有干燥機的加熱數據,并記錄和保存,并實現U盤導出歷史數據。

該系統工作過程全程數據監控,自動生成數據報表和報警信息記錄等信息,后期也可以通過工業以太網接入辦公區局域網實現遠程實時監控和生產管理。

分屏功能介紹

觸摸屏通過485通訊線與車間每臺干燥機連接,系統會對每臺干燥機的加熱數據進行采集,包括加熱開始時間、加熱停止時間、設定溫度、溫度顯示、溫度實時曲線、加熱狀態、報警信息、配方輸入、配方選擇、配方存儲等信息。用戶在分屏上還可以自定義溫度報警范圍,自定義加熱物料品種。分屏控制柜上安裝有一個聲光報警器,當有聲光報警時,用戶可以到觸摸屏上查看報警信息,在進行人為干預,報警信息會保存在分屏中。

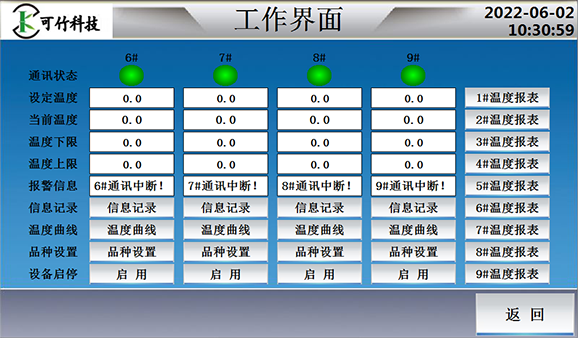

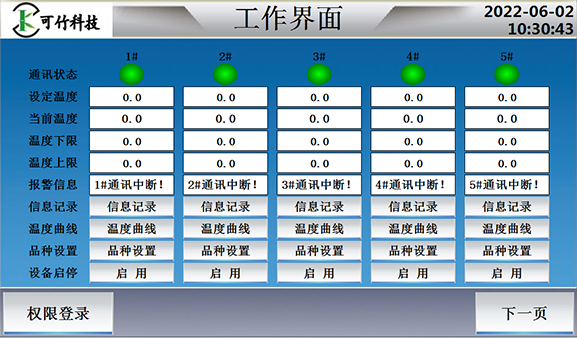

工作畫面示意圖:

1

219

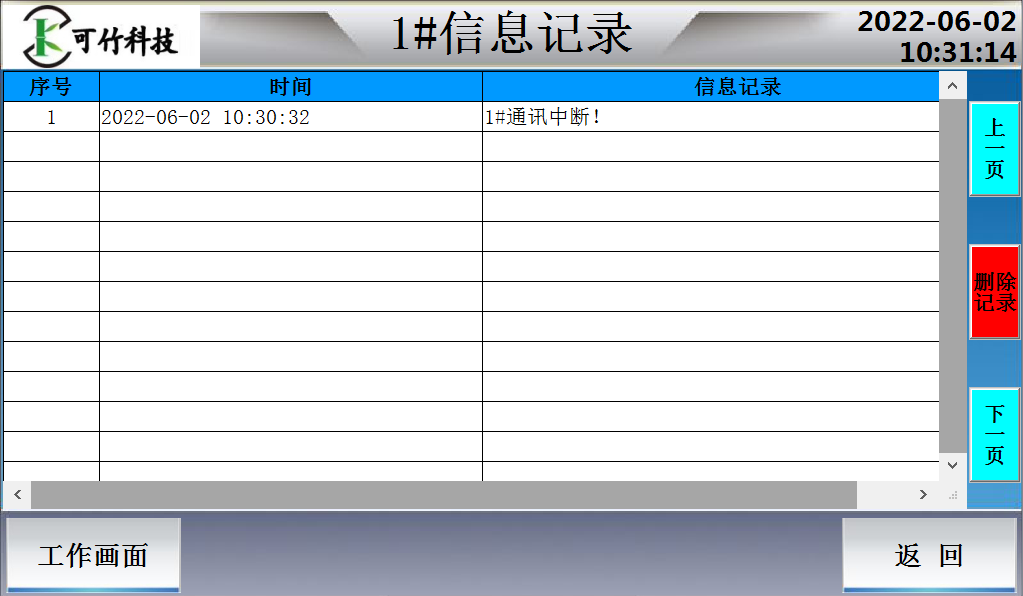

信息記錄示意圖:

763e2c58e529ee2ccd0ad0084312317

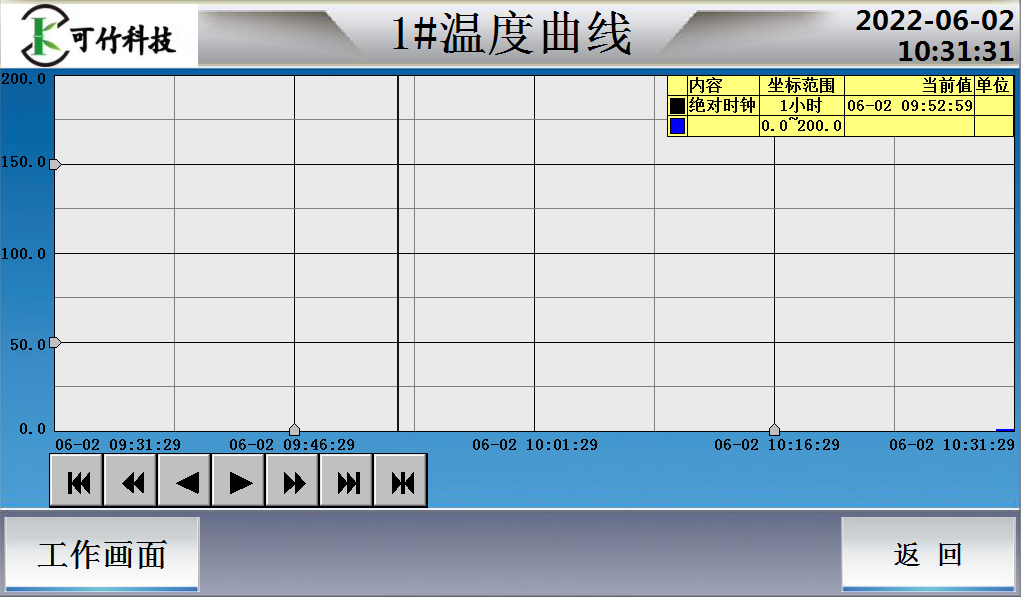

溫度曲線示意圖:

a67c5b8b7ecd32c478270c2c204e702

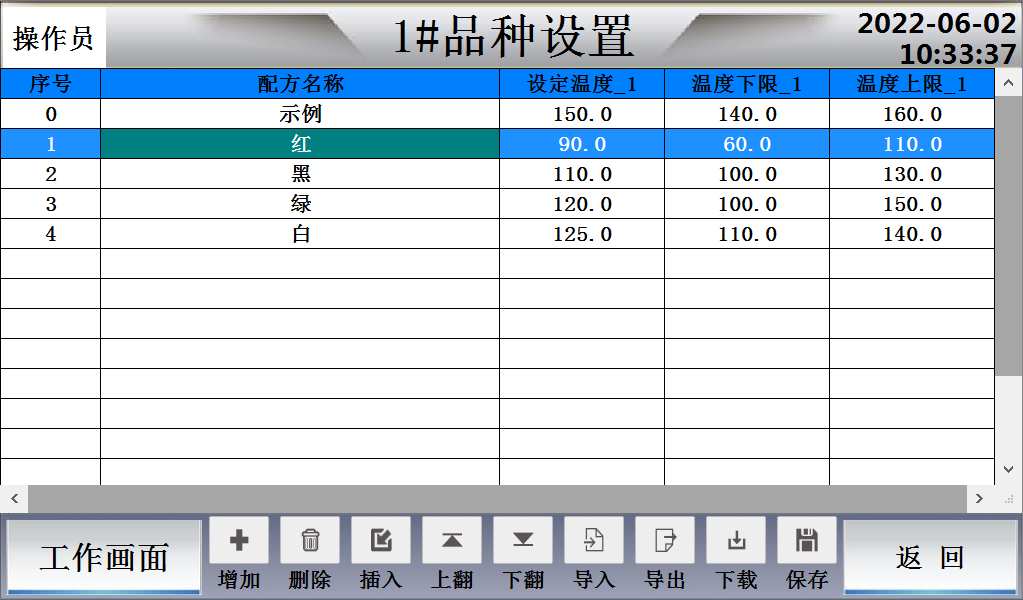

品種設置示意圖:

17b9573a0615cdc451bb6aebe19d7bc

總屏功能介紹

總屏通過交換機,采用以太網方式采集所有分屏數據,并顯示每一臺干燥機的設定溫度、當前溫度、溫度實時曲線、加熱狀態、報警信息等信息。

總屏具有除分屏品種設置外的所有功能,并具有數據報表,單獨存儲每一臺干燥機的加熱數據,包括加熱開始時間、加熱停止時間、設定溫度、實際溫度。

總屏還具有根據分屏對應干燥機設定的溫度報警范圍來做出報警,提醒工人及時處理。

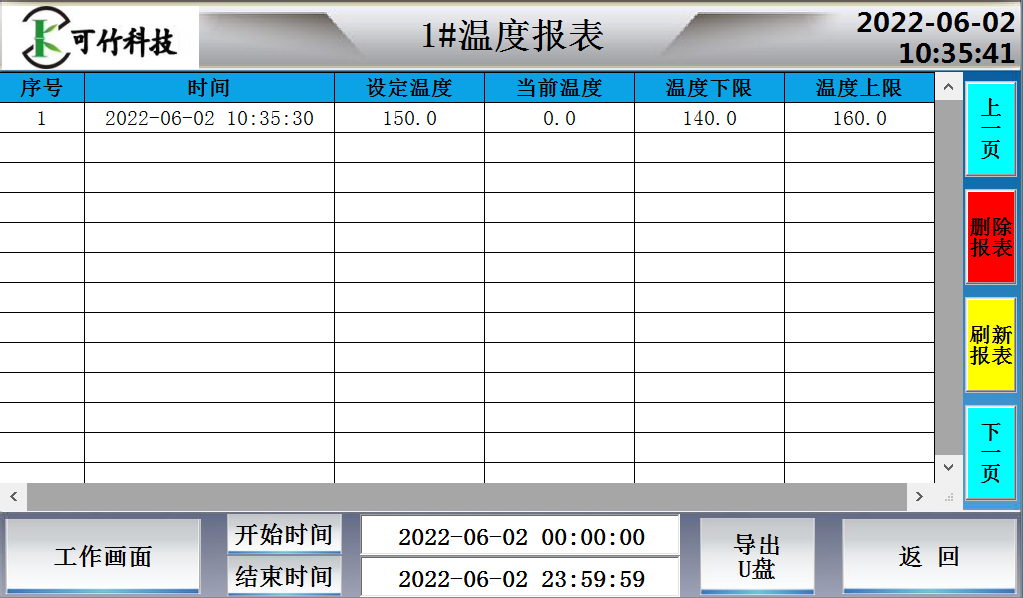

數據報表示意圖:

37b664c258dba7d4b426c9ef597f87d

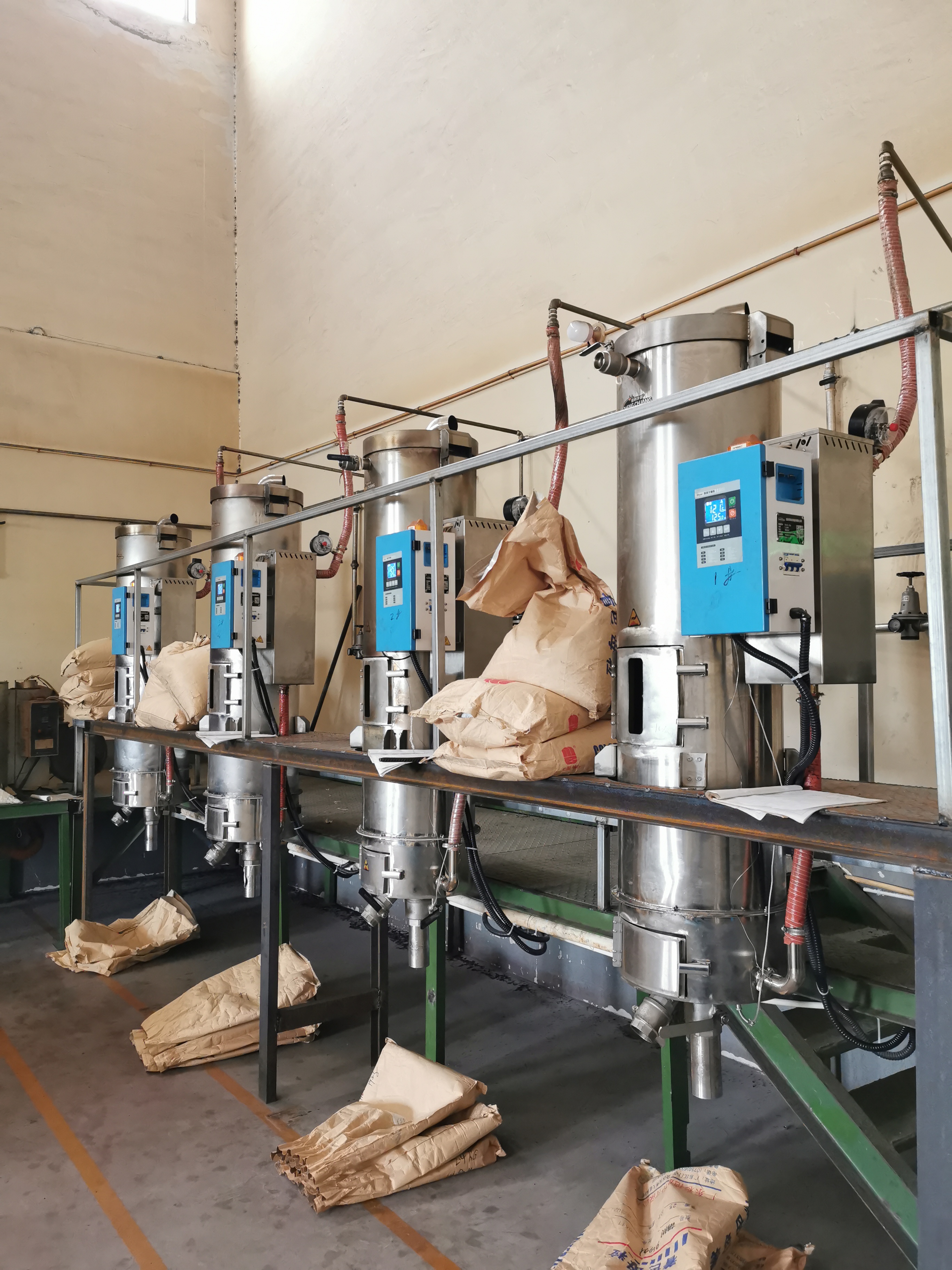

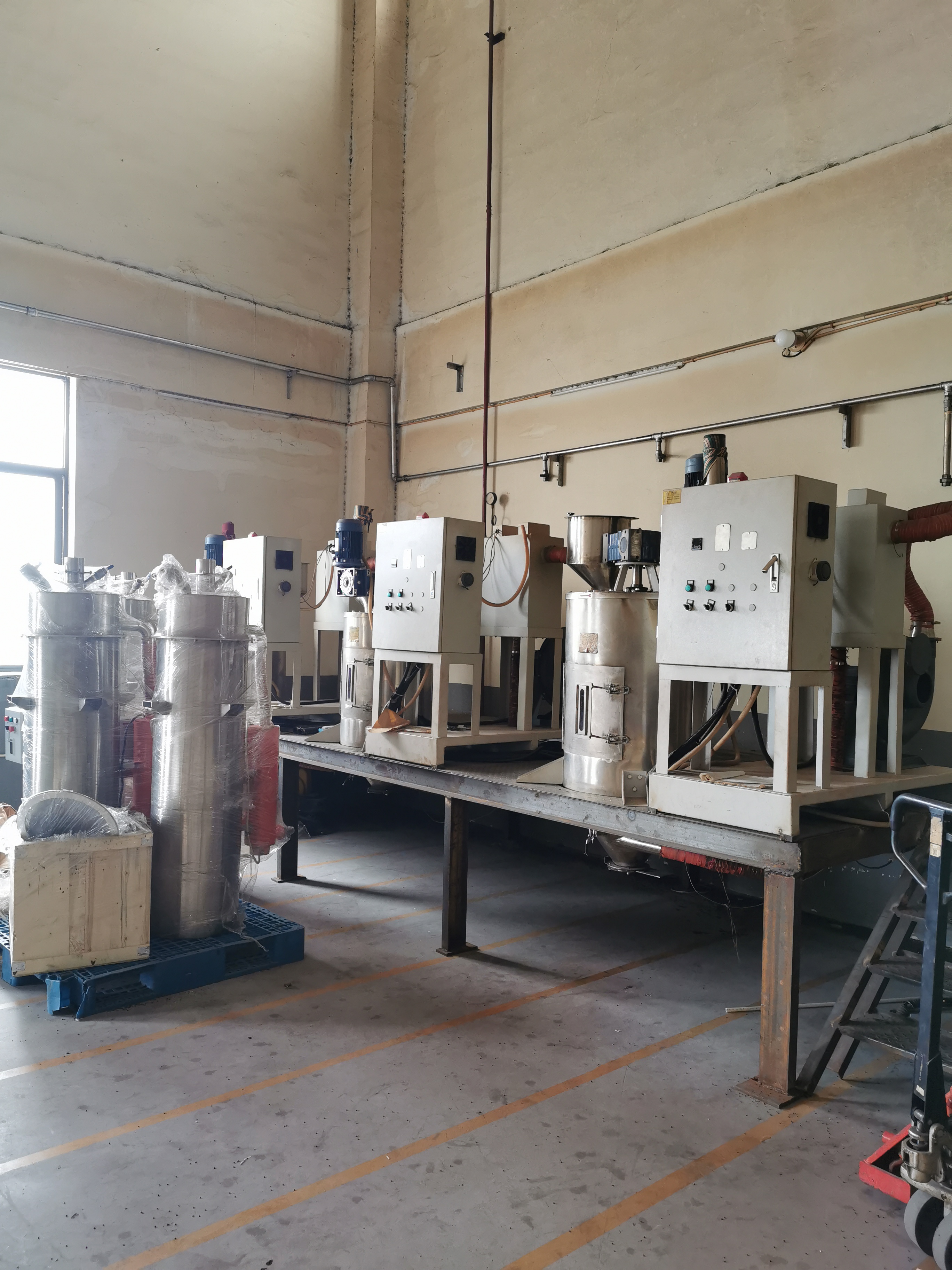

現場成品圖:

ec5be9c8c4c8a4c12d7c9024f17ad99              77da4e3c54f7361e65e3e9afc8ed68c
